村田磁珠安裝布局與布線規范技術文檔
村田（muRata）磁珠作為電子元件中的重要組成部分，在抑制電磁干擾（EMI）、提高信號完整性和保護電路免受高頻噪聲影響方面發揮著關鍵作用。合理的安裝布局與布線規范對于確保村田磁珠的最佳性能至關重要。本文旨在提供一套詳細的村田磁珠安裝布局與布線規范，為工程師在PCB設計中提供實用指導。
一、村田磁珠簡介
村田磁珠，全稱為片狀鐵氧體磁珠，是一種利用鐵氧體材料制成的抗干擾元件。其主要作用是吸收高頻噪聲并將其轉化為熱能，從而有效抑制EMI。村田磁珠具有體積小、安裝方便、性能穩定等優點，廣泛應用于各種電子設備中。

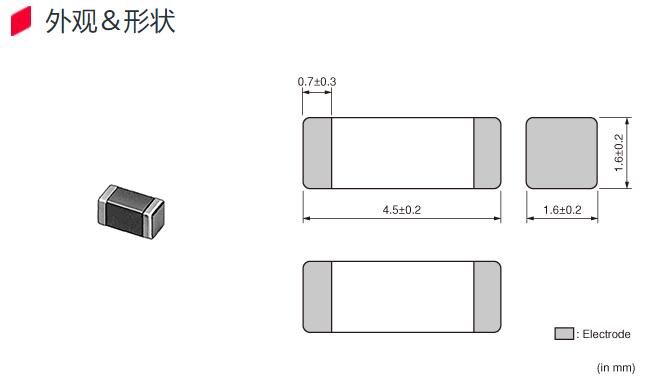

造圖-1.jpg)
二、村田磁珠安裝布局規范
- 磁珠位置選擇
- 在電源線上，磁珠應放置在靠近干擾源的地方，即電源輸入端，以最大限度地濾除電源噪聲。
- 在信號線上，磁珠應放置在信號線的輸出端，以抑制信號線上的高頻干擾和尖峰干擾。
- 當數字電路和模擬電路共存時，應使用磁珠將數字地和模擬地連接在一起，以防止數字電路的噪聲影響模擬電路。
- 磁珠間距要求
- 磁珠在PCB板上布局安裝時，不得在直插接插件的3cm范圍內，平插接插件不受此限制。
- 磁珠之間應保持一定的間距，以避免相互之間的電磁干擾。具體間距應根據電路設計和實際需求進行確定。
- 磁珠安裝方向
- 磁珠的安裝方向應遵循PCB設計規則，確保磁珠與電路板接觸良好，并減少焊接過程中的熱應力。
- 磁珠固定方式
- 對于夾式磁珠，應輕松夾在電纜或?qū)Ь€上，而無需進行焊接或其他復雜的安裝過程。這種安裝方式便于快速部署和頻繁更換。
- 對于其他類型的磁珠，應采用合適的焊接工藝進行固定，確保焊接質量可靠。
三、村田磁珠布線規范
- 信號線布線
- 信號線應盡量短且直，以減少高頻噪聲的耦合和干擾。
- 信號線應避免與電源線或高頻信號線平行布線，以減少電磁干擾。
- 信號線應盡可能靠近磁珠放置，以確保高頻噪聲能夠被有效抑制。
- 電源線布線
- 電源線應盡量粗短，以減小電源阻抗和噪聲。
- 電源線應避免與其他信號線交叉布線，以減少電磁干擾。
- 在電源輸入端應放置磁珠，以濾除電源噪聲。
- 差分信號布線
- 差分信號線應成對出現，并保持平行布線，以確保差分信號的完整性和抗干擾能力。
- 差分信號線之間的間距應保持一致，以減少差分信號之間的串擾。
- 差分信號線應盡量靠近磁珠放置，以提高對高頻噪聲的抑制效果。
- 地線布線
- 地線應構成閉合回路，以減小地電位差和電磁干擾。
- 地線應盡量寬，以減小地線阻抗和噪聲。
- 在數字地和模擬地之間應使用磁珠進行連接，以防止數字電路的噪聲影響模擬電路。
四、磁珠選型注意事項
- 阻抗特性
- 應根據電路中需要抑制的噪聲頻率范圍選擇合適的阻抗曲線。一般來說，磁珠的阻抗曲線會給出不同頻率下的阻抗值，應選擇在噪聲頻率處阻抗較大的磁珠。
- 額定電流
- 應確保所選磁珠的額定電流大于電路中的最大工作電流，以防止磁珠過熱或損壞。
- 封裝尺寸
- 磁珠的封裝尺寸應適合電路板的設計空間，避免因尺寸不匹配而影響布局和安裝。
- 溫度特性
- 應考慮磁珠在高溫環境下的穩定性和性能變化。在高溫環境下，磁珠的阻抗特性和額定電流可能會發生變化，因此需要進行降額使用以確保電路的安全性和可靠性。
五、結論
村田磁珠的安裝布局與布線規范對于確保電路的穩定性和性能至關重要。通過遵循本文提供的規范和建議，工程師可以在PCB設計中合理使用村田磁珠，有效抑制EMI并提高信號完整性。同時，在磁珠選型過程中也需要充分考慮阻抗特性、額定電流、封裝尺寸和溫度特性等因素，以確保所選磁珠滿足電路設計要求并發揮最佳性能。
